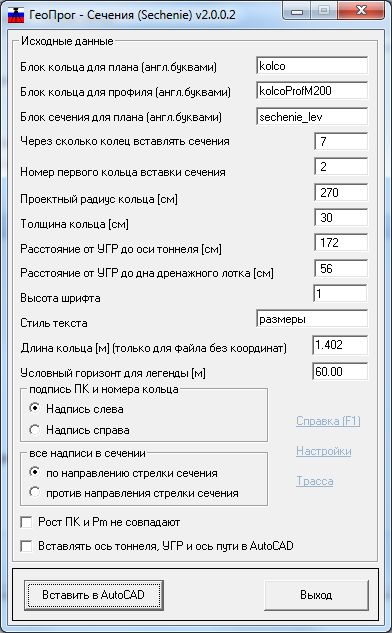

Программа "Сечения"

Программа Сечения (Sechenie) предназначена для составления исполнительных чертежей перегонных тоннелей, передаваемых в 1й отдел архива метрополитена.

Конкретно эта программа вставляет кольца и сечения в виде блоков в AutoCADовский чертеж, а также подписывает номер кольца, пикет сечения и проектные и фактические радиусы колец, а так же создает таблицу сечений тоннеля в формате файла Excel.

После обработки исходного файла мы получаем план и профиль тоннеля с легендой, а также таблицу сечений круглого тоннеля в Excel.

Программа создает файл в формате *.DXF с тем же именем, что и исходный файл и в той же папке.

Так же есть возможность нанести ось тоннеля, УГР и ось пути.

Форматы исходных файлов поддерживаемых программой:

Номер кольца, усл.Pm, ПК пер.грани кольца, X, Y, Z, R1, R2, R3, R4, R5, R6, R7, R8

Номер кольца, ПК пер.грани кольца, X, Y, Z, R1, R2, R3, R4, R5, R6, R7, R8

Номер кольца, ПК пер.грани кольца, R1, R2, R3, R4, R5, R6, R7, R8

где:

X, Y, Z – это координаты центра кольца.

R1 … R8 – это радиусы в [м]

Этот файл составляют путем редактирования файла ЖурналКолец.xls, который создается в программе «Кольца» в процессе съемки колец по радиусам за технологическими тележками, либо вручную.

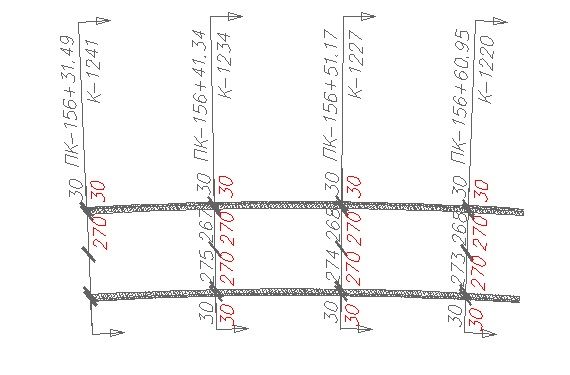

Образец плана создаваемого программой

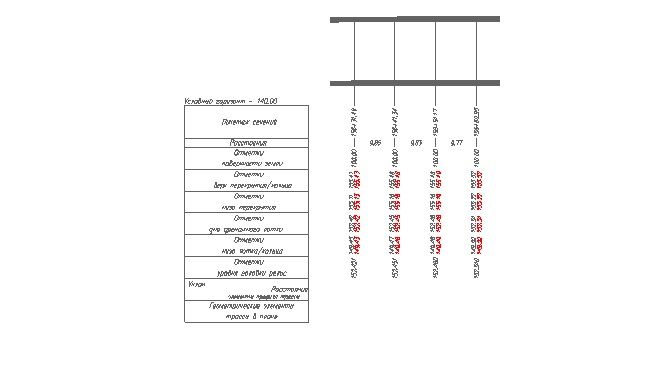

Образец продольного профиля с легендой создаваемого программой
